Kdy skutečně potlačuje šum a kdy je to zbytečné?

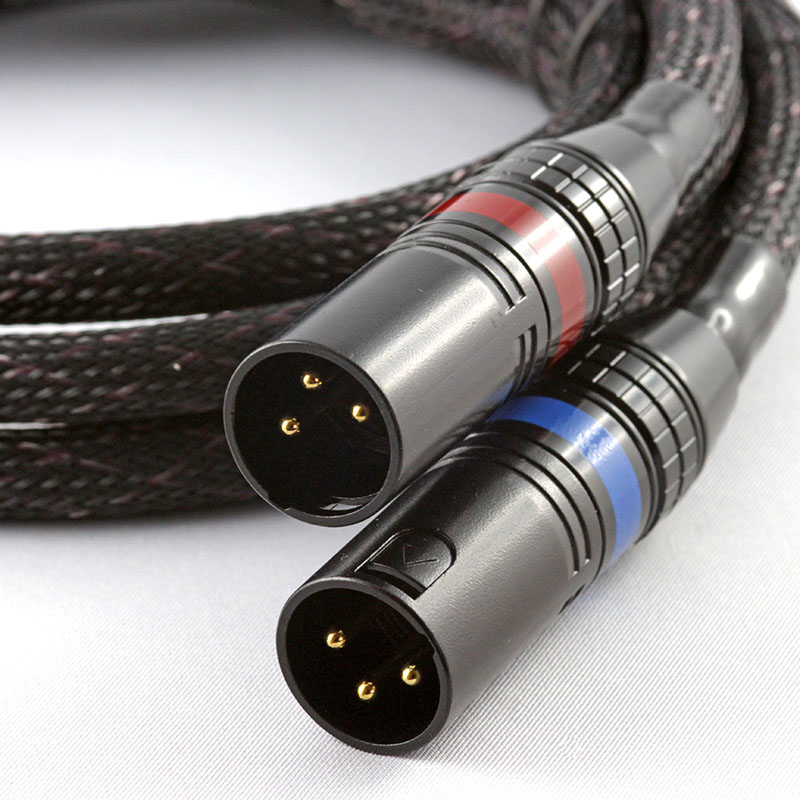

Třípinový konektor XLR s masivní západkou a silným kabelem je po desetiletí ikonou nahrávacích studií, koncertních pódijí a špičkového Hi-Fi. V myslích mnoha nadšenců do audia přetrvává představa, že jakmile propojí komponenty symetrickými XLR kabely místo klasických nesymetrických RCA (cinch), zvuk získá automaticky nový rozměr, vyčistí se a získá nekompromisní dynamiku.

Ve skutečnosti je však XLR kabel pouze mechanickým nosičem specifické elektrické architektury. To, zda vám přinese reálný přínos v podobě nulového šumu, nebo půjde o zcela zbytečnou investici, závisí výhradně na délce kabelu, prostředí a vnitřní konstrukci zapojených přístrojů.

Fyzikální podstata: Jak symetrické vedení likviduje rušení?

Klasické nesymetrické propojení (RCA) využívá dva vodiče: jeden vede samotný audio signál a druhý slouží jako zemění referenční dráha i stínění zároveň. Pokud do kabelu pronikne elektromagnetické rušení (např. ze síťového kabelu vedeného vedle), přimíchá se přímo do hudebního signálu.

Symetrické zapojení (XLR) řeší tento problém geniálním trikem zvaným Common Mode Rejection (CMRR neboli potlačení souhlasného signálu). Využívá k tomu tři vodiče:

1. Vodič pro kladnou fázi (Pin 2 / Hot): Vede původní, neobraný audio signál.

2. Vodič pro zápornou fázi (Pin 3 / Cold): Vede přesnou kopii audio signálu, ale otočenou o 180 stupňů (v protifázi).

3. Zemnící a stínící vodič (Pin 1 / Ground): Slouží výhradně jako ochranný štít a nevede audio signál.

Diferenciální zesilovač na vstupu cílového přístroje otočí zápornou fázi zpět do původního stavu a obě fáze sečte. Hudební signál se tím zdvojnásobí (nárůst zisku o 6 dB). Rušení, které po cestě proniklo do obou vodičů ve stejné fázi, se však odčítáním kompletně vyruší a zmizí.

‎

Kdy má symetrické XLR zapojení ABSOLUTNÍ SMYSL?

1. Dlouhé kabelové trasy (Nad 3 až 5 metrů)

Pokud potřebujete propojit předzesilovač s koncovým zesilovačem nebo aktivními reprosoustavami na druhém konci místnosti, nesymetrický RCA kabel funguje jako dlouhá anténa chytající elektrosmog. XLR vedení dokáže udržet absolutně čistý signál i na vzdálenost desítek metrů.

2. Extrémně zarušené prostředí

Máte-li za Hi-Fi stolkem nepřehledné klubko napájecích kabelů 230 V, Wi-Fi routery, lišty se spínanými zdroji nebo LED transformátory, XLR propojení zaručí, že do audio signálu nepronikne žádný brum ani vysokofrekvenční šum.

3. Plně symetrická architektura komponentů (Dual Mono / Fully Balanced)

Pokud váš D/A převodník i zesilovač mají od vstupu po výstup plně symetrickou vnitřní topologii (obsahují dvě identické větve obvodů pro každý kanál), propojení přes XLR zachovává tuto čistou dráhu. Získáte tím vyšší rychlost přeběhu napětí, lepší separaci kanálů a masivní proudovou rezervu.

4. Propojení citlivých mikrofonů a studiové techniky

Mikrofonní signál je extrémně slabý (tisíckrát slabší než běžný linkový signál). Jakékoliv rušení na neodesílané trase by po zesílení zničilo nahrávku.

‎

Kdy je XLR zapojení ZBYTEČNÉ (nebo může i uškodit)?

1. Krátké propojení na vzdálenost do 1 metru v běžném obýváku

Pokud propojujete streamer s integrovaným zesilovačem kvalitním stíněným RCA kabelem o délce 50 cm, riziko průniku rušení je téměř nulové. V takovém případě nepocítíte mezi RCA a XLR žádný slyšitelný rozdíl v čistotě pozadí.

2. Přístroje s "Falešným" XLR (Pseudo-Balanced)

Mnoho cenově dostupných Hi-Fi komponentů má na zadním panelu XLR konektory pouze z marketingových důvodů. Vnitřní obvody přístroje jsou však nesymetrické. Signál z XLR vstupu je ihned za konektorem převeden běžným operačním zesilovačem na nesymetrický a před výstupem se zase opětně symetrizuje.

• Důsledek: Přidáním dalších konverzních obvodů do signálové cesty se zvuku nepomůže – naopak se do něj může zanést drobné zkreslení a šum navíc.

3. Zapojení citlivých In-Ear sluchátek do extrémně silných symetrických výstupů

Symetrický XLR/Pentaconn výstup dodává dvojnásobné napětí (4krát vyšší výkon). U vysoce citlivých sluchátek to může znamenat, že uslyšíte šum samotného zesilovače na pozadí a rozsah regulace hlasitosti bude nepoužitelně citlivý.

‎

‎

Srovnání v praxi: RCA vs. XLR

‎

Verdikt: Kdy investovat do XLR kabelů?

Symetrické XLR zapojení je brilantní inženýrské řešení, jehož primárním úkolem je dokonalá ochrana signálu před vnějším rušením a eliminace zemních smyček.

• Kupte XLR kabely, pokud: Máte komponenty s reálně symetrickou vnitřní architekturou, řešíte delší trasy kabelů, nebo vám kolem signálových vodičů vedou svazky silových kabelů 230 V a v reproduktorech slyšíte jemný brum.

• Ušetřete peníze, pokud: Propojujete kvalitní integrovaný zesilovač s převodníkem na vzdálenost půl metru v čistém prostředí. Kvalitní stíněný RCA kabel odvede v takovém řetězci stejně dokonalou práci bez nutnosti připlácet za symetrické obvody.

‎

‎

‎

Zdroje

• Bill Whitlock (Jensen Transformers): Interconnection of Balanced and Unbalanced Equipment and Ground Loop Theory

• Audio Engineering Society (AES) Standard 48: Grounding and EMC practices in Balanced Audio Hardware

• Sound on Sound: Balanced vs Unbalanced Audio Lines – The Science of CMRR

• Rane Commercial Audio Note 110: Sound System Interconnection and XLR Topology

• Benchmark Media Systems Whitepapers: The Benefits of Balanced Signal Transmission in High-End Audio
