Proč výstup na receiveru nestačí pro kvalitní magnetoplanáry?

Když si pořídíte špičková magnetoplanární sluchátka (jako jsou modely od Audeze, HiFiMAN nebo Dan Clark Audio), první intuice vás často navede k tomu, abyste je zapojili do velkého sluchátkového výstupu na čelním panelu vašeho AV receiveru nebo integrovaného tranzistorového zesilovače. Přístroj má přece obří napájecí křižník, váží deset kilo a na bednách umí roztřást podlahu – tak proč by nestačil na jedna sluchátka?

Jenže po nasazení přichází zklamání: zvuk je plochý, basy nemají energii, dynamika je ušlápnutá a výšky působí plechově. Důvod nezpůsobuje vada sluchátek, ale dramatický rozdíl mezi tím, jak funguje klasický sluchátkový výstup na receiveru a co fyzikálně vyžaduje magnetoplanární měnič.

‎ ‎

‎ ‎

Fyzikální srdce problému: Dynamický vs. Magnetoplanární měnič

Abychom pochopili, proč výstup na receiveru selhává, musíme se podívat na elektrické vlastnosti obou typů sluchátek:

• Klasická dynamická sluchátka (Sennheiser HD600 apod.):

  • Mají vysokou impedanci (často 300 až 600 Ω).

  • K rozhýbání lehoučké cívky vyžadují vysoké napětí V, ale potřebují jen minimální proud I.

• Magnetoplanární sluchátka:

  • Využívají extrémně tenkou fólii s plošným plošným spojem zavěšenou v silném magnetickém poli.

  • Mají velmi nízkou a stabilní impedanci (typicky 15 až 45 Ω ).

  • Fyzikálně fungují jako malé reprosoustavy – k okamžitému rozhýbání velké plochy membrány vyžadují obrovský elektrický proud I.

‎ ‎

Jak vypadá sluchátkový výstup na běžném receiveru?

Výrobci AV receiverů a integrovaných zesilovačů navrhují své přístroje primárně pro reproduktory. Sluchátkový výstup na čelním panelu je ve 95 % případů pouhou levnou odbočkou z hlavního koncového zesilovače, vytvořenou pomocí jednoduchého srážecího odporu (tzv. Resistor Network).

[Hlavní zesilovač receiveru] ---> (Srážecí rezistor ~100–330 Ω) ---> [Sluchátkový výstup 6.3mm]

Tento architektura přináší dva zásadní limity, které magnetoplanáry okamžitě zabijí:

‎ ‎

1. Tragická proudová limitace (Nedostatek ampérů)

Srážecí rezistor dramaticky omezí proud, který do sluchátek teče. Zatímco vysokoimpedanční dynamická sluchátka z tohoto výstupu dostanou dostatek napětí a hrají slušně, magnetoplanár, který hladoví po proudu, dostane jen zlomky energie. Výsledkem je kolaps dynamiky a ztráta basového úderu.

‎ ‎

2. Vysoká výstupní impedance Z_out a tlumení

Sluchátkový výstup receiveru má kvůli srážecím rezistorům obrovskou výstupní impedanci – často 100 Ω až 450 Ω.

V Hi-Fi přitom platí pravidlo pravidla tlumení (Damping Factor): Výstupní impedance zesilovače by měla být minimálně 8× nižší než impedance sluchátek.

• Pokud zapojíte 35 Ω magnetoplanáry do výstupu s Z_out = 120 Ω, faktor tlumení je pod hodnotou 0,3!

• Zesilovač ztratí nad měničem jakoukoliv mechanickou i elektrickou kontrolu.

Polopatě: Výstup na receiveru je jako pokus napájet hasičskou proudnici přes tenkou zahradní kapačku. Napětí (tlak vody) tam sice je, ale proud (objem protékající vody) je tak malý, že plachtu magnetoplanární membrány prostě neprotlačí.

‎ ‎

‎ ‎

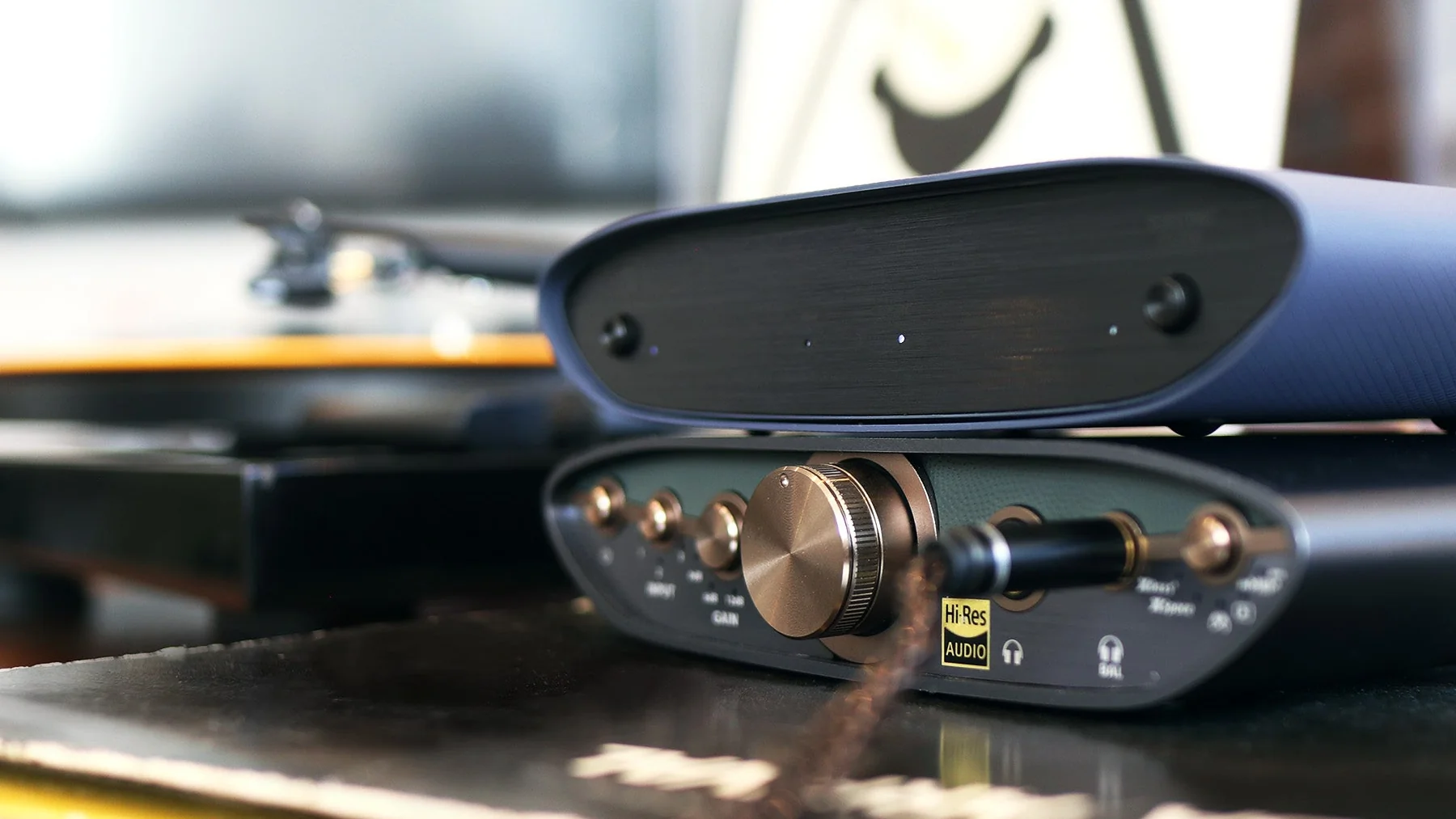

Co nabízí dedikovaný sluchátkový zesilovač?

Specializovaný sluchátkový zesilovač (např. od značek Topping, Fiio, Schiit, Singxer nebo Benchmark) je od základu stavěn pro nízkoimpedanční a proudově náročné zátěže:

1. Extrémní proudový výkon v Třídě A nebo A/B: Dokáže do nízké impedance 32 Ω dodat klidně 2 000 mW až 6 000 mW čistého proudu bez zkreslení.

2. Nulová výstupní impedance ( Z_out < 0,1 Ω): Zesilovač má absolutní kontrolu nad pohybem membrány. Bleskově ji rozhýbe a v mikroskundě zastaví.

3. Symetrické zapojení (Balanced Output - 4.4mm Pentaconn / 4-pin XLR): Zdvojnásobuje rychlost přeběhu napětí (Slew Rate), eliminuje přeslechy mezi kanály a dodává ještě více proudové rezervy pro hluboký sub-bas.

‎ ‎

‎ ‎

Srovnání v praxi: Jak se liší přednes?

‎ ‎

Verdikt

Považovat sluchátkový výstup na běžném receiveru za plnohodnotný Hi-Fi zdroj pro magnetoplanární sluchátka je nejčastější chyba, která vás připraví o 70 % potenciálu vašich sluchátek.

Magnetoplanáry nejsou náročné na hlasitost – řvát budou i z mobilu. Jsou však mimořádně hladové po elektrickém proudu a nízké výstupní impedanci. Pokud to s magnetoplanárním poslechem myslíte vážně, pořízení dedikovaného sluchátkového zesilovače se samostatným napájením není luxusní doplňkovou opcí, ale absolutní konstrukční nutností.

‎ ‎

‎ ‎

‎ ‎

Zdroje

• NWAVGUY Acoustics Blog: Output Impedance Explained – Why Z_out Matters for Headphones

• Head-Fi Technical Papers: Orthodynamic / Planar Magnetic Driver Power Requirements Mechanics

• Audio Science Review (ASR): AVR Headphone Output Measurements and Resistor Network Impedance Analysis

• Sound on Sound: Headphone Amplifiers – Current vs Voltage Drive Dynamics

• Benchmark Media Systems Whitepapers: Damping Factor and Current Delivery in Low-Impedance Headphone Loads
