Neviditelný dirigent uvnitř vašich beden

Při pohledu na reproduktorovou soustavu většina lidí obdivuje zpracování ozvučnice nebo materiály membrán. Uvnitř skříně se však skrývá komponenta, bez které by žádný vícepásmový reproduktor nemohl fungovat – frekvenční výhybka (crossover).

Žádný jednotlivý reproduktorový měnič totiž nedokáže ideálně zahrát celé slyšitelné spektrum od nejhlubších basů až po ultrazvukové výšky. Výhybka funguje jako neviditelný dirigent, který rozděluje širokopásmový audio signál ze zesilovače a posílá jednotlivým měničům přesně ty frekvence, které jsou pro ně bezpečné a v nichž vykazují nejlepší akustické vlastnosti.

Základní mechanizmy frekvenčního dělení

Abychom pochopili, jak tento vnitřní obvod usměrňuje tok energie, musíme se seznámit se základními stavebními kameny a principy filtrace:

• Dolní propust (Low-Pass Filter): Filtr, který propouští nízké kmitočty a vyšší frekvence postupně tlumí. Používá se pro basové měniče (woofery), aby se do nich nedostaly středy a výšky.

• Horní propust (High-Pass Filter): Přesný opak dolní propusti. Odřezává hluboké tóny a propouští pouze vysoké kmitočty směrem k jemnému výškovému reproduktoru (tweeteru).

• Pásmová propust (Band-Pass Filter): Kombinace obou předchozích filtrů. Vymezuje přesné okno (např. od 400 Hz do 3 000 Hz) pro středotónový reproduktor u třípásmových konstrukcí.

• Strmost výhybky (Slope): Udává, jak rychle a agresivně filtr tlumí signál za dělicím kmitočtem. Vyjadřuje se v decibelech na oktávu (dB/oct) a dělí se do řádů (např. 1. řád je 6 dB/oct, 2. řád 12 dB/oct atd.).

Příznaky nesprávně navržené nebo poškozené výhybky

Výhybka zásadně ovlivňuje fázové chování a kmitočtovou charakteristiku. Pokud je tento obvod navržen chybně nebo dojde ke stárnutí jeho součástek, projevují se následující symptomy:

1. Slyšitelné díry nebo hrby ve zvuku: V oblasti, kde si měniče předávají práci (dělicí kmitočet), zvuk buď nepřirozeně zesílí, nebo naopak vznikne frekvenční propast. Vokály pak mohou znít zastřeně nebo příliš agresivně.

2. Přetěžování a zkreslení výškového měniče: Pokud horní propust neodfiltruje nízké kmitočty s dostatečnou strmostí, basová energie pronikne do tweeteru. Ten začne při vyšší hlasitosti slyšitelně zkreslovat a hrozí jeho nevratné spálení.

3. Rozostření stereofonního obrazu: Levá a pravá výhybka musí mít naprosto identické vlastnosti. Pokud mají součástky (zejména kondenzátory) vysoké tolerance, dojde k fázovému posunu mezi kanály a prostor nahrávky se zhroutí.

4. Ztráta kontroly a parazitní odpory: Použití levných součástek s vysokým vnitřním odporem (DCR) způsobuje, že výhybka degraduje činitel tlumení zesilovače. Basy pak ztrácejí údernost a stávají se pomalými.

Pasivní vs. aktivní výhybky: Kde se láme chleba?

V audio průmyslu se setkáváme se dvěma diametrálně odlišnými přístupy k filtraci signálu, přičemž každý radikálně mění architekturu celého systému.

Pasivní výhybky

Jedná se o klasický koncept, který najdeme v drtivé většině běžných domácích reprosoustav. Pasivní výhybka je umístěna uvnitř bedny až za výkonovým zesilovačem. Skládá se z cívek (induktorů), kondenzátorů a rezistorů. Tento obvod pracuje s vysokým výkonem a nepotřebuje vlastní napájení ze sítě. Výhodou je jednoduchost pro uživatele – z receiveru vede pouze jeden pár kabelů. Nevýhodou je, že součástky spotřebovávají část výkonu zesilovače, dochází v nich k fázovým posunům a interakce s proměnlivou impedancí reproduktoru je nesmírně složitá na ideální naladění.

Aktivní výhybky

Aktivní řešení je srdcem moderních aktivních a studiových monitorů. Zde je proces obrácený: signál se dělí na nízké, střední a vysoké kmitočty ještě na úrovni nízkého napětí před výkonovými zesilovači (buď analogově, nebo digitálně pomocí DSP procesoru). Každý měnič má pak v reprosoustavě svůj vlastní dedikovaný zesilovač, který je připojen přímo na jeho kmitací cívku. Tento přístup zcela odstraňuje ztráty energie, umožňuje dokonalou fázovou korekci a dává systému nekompromisní dynamiku a přesnost, jelikož mezi zesilovačem a reproduktorem nestojí žádný pasivní filtr.

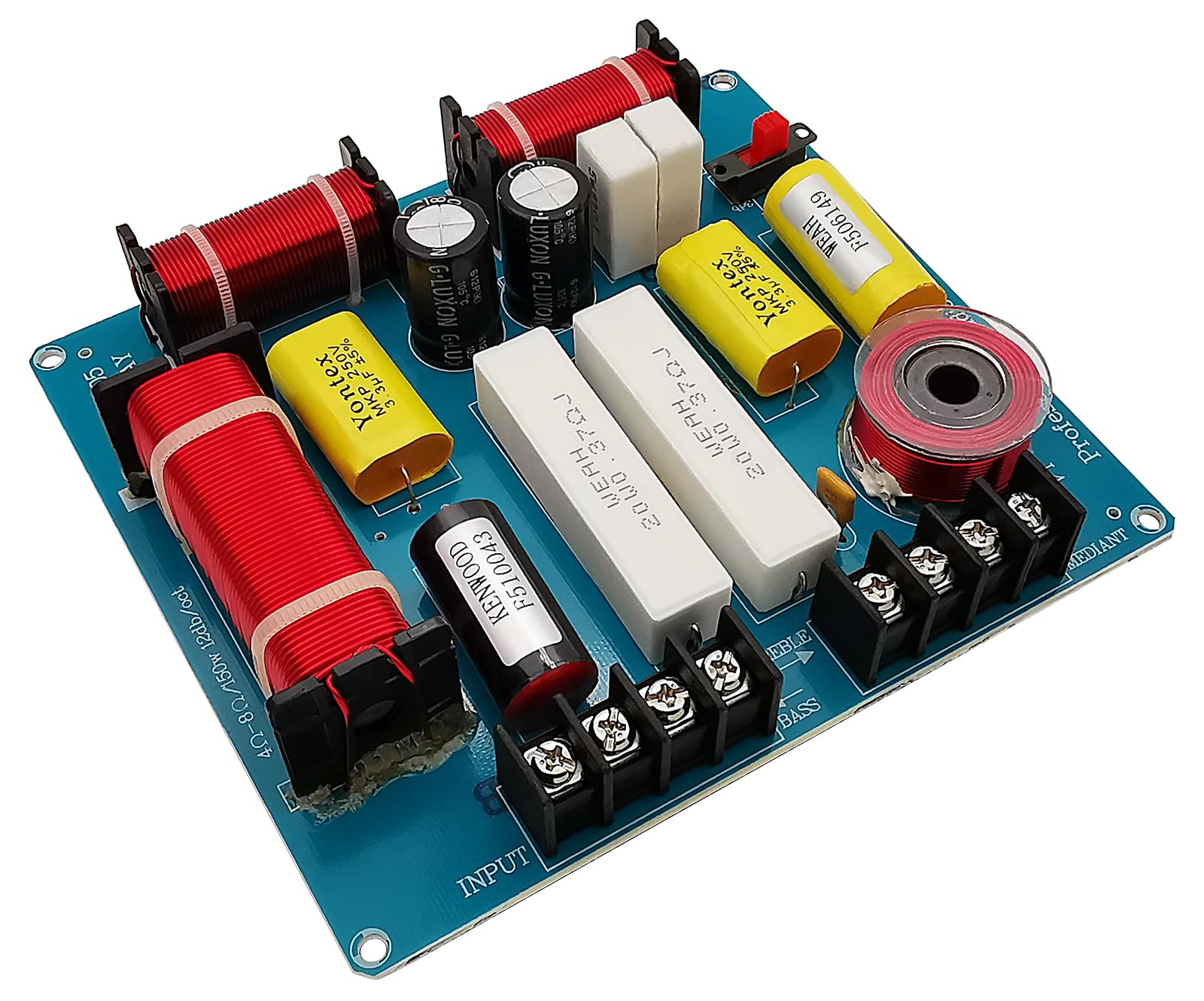

Anatomie součástek: Na kvalitě záleží

U pasivních konstrukcí určuje kvalita použitých komponentů výsledný charakter zvuku stejně výrazně jako samotné měniče. Špičkoví výrobci proto věnují vnitřnímu osazení velkou pozornost:

• Cívky (Induktory): Na basech se často používají cívky s feritovým nebo železným jádrem, které zvládnou vysoký proud, aniž by se přesytily. Na výškách jsou standardem vzduchové cívky (Air-core), které sice vyžadují více měděného drátu, ale netrpí žádným magnetickým zkreslením.

• Kondenzátory: V levných reprosoustavách najdeme elektrolytické kondenzátory, které však časem vysychají a mění svou kapacitu. V high-endu se proto na kritických pozicích používají svitkové polypropylenové kondenzátory (MKP), které vykazují minimální ztráty a extrémní dlouhověkost.

• Rezistory: Slouží k vyrovnání citlivosti mezi měniči (např. utlumení příliš hlasitého výškového reproduktoru vůči basáku). Používají se masivní metaloxidové nebo bezindukční drátové odpory, které dokážou bezpečně vyzářit přebytečné teplo.

Shrnutí

Frekvenční výhybka je sice schovaná uvnitř ozvučnice, ale její vliv na výsledný poslech je naprosto zásadní. Bez tohoto neviditelného dirigenta by se reproduktory proměnily v chaotický zdroj zkreslení a destrukce. Zatímco pasivní výhybka představuje osvědčenou klasiku, jejíž kvalita stojí a padá s čistotou cívek a kondenzátorů, moderní aktivní systémy s dělěním před zesilovači ukazují cestu k absolutní fázové a dynamické věrnosti. Při výběru reprosoustav pamatujte, že dokonale sladěná výhybka je to, co odděluje průměrný zvuk od audiofilského zážitku, kde jednotlivá pásma splývají v jeden organický a soudržný celek.
