Jak se bránit rušení z Wi-Fi a mobilů?

V dnešní digitální éře je naše domácí prostředí doslova přesyceno elektromagnetickým smogem. Bezdrátové sítě Wi-Fi, mobilní telefony komunikující s 5G věžemi, Bluetooth přijímače a spínané napájecí zdroje moderní elektroniky neustále vyzařují vysokofrekvenční pole. Zatímco pro lidské smysly je toto vlnění neviditelné, pro jemné analogové audio signály představuje obrovskou hrozbu.

Signálové kabely, zejména ty, které přenášejí nízkoúrovňové napětí (jako jsou propojovací RCA/XLR interkonekty nebo kabely od gramofonové přenosky), fungují v prostoru bez patřičné ochrany jako antény. Výsledkem je, že do audiosystému proniká parazitní rušení, které degraduje výsledný poslechový zážitek.

Základní pojmy z oblasti elektromagnetické kompatibility

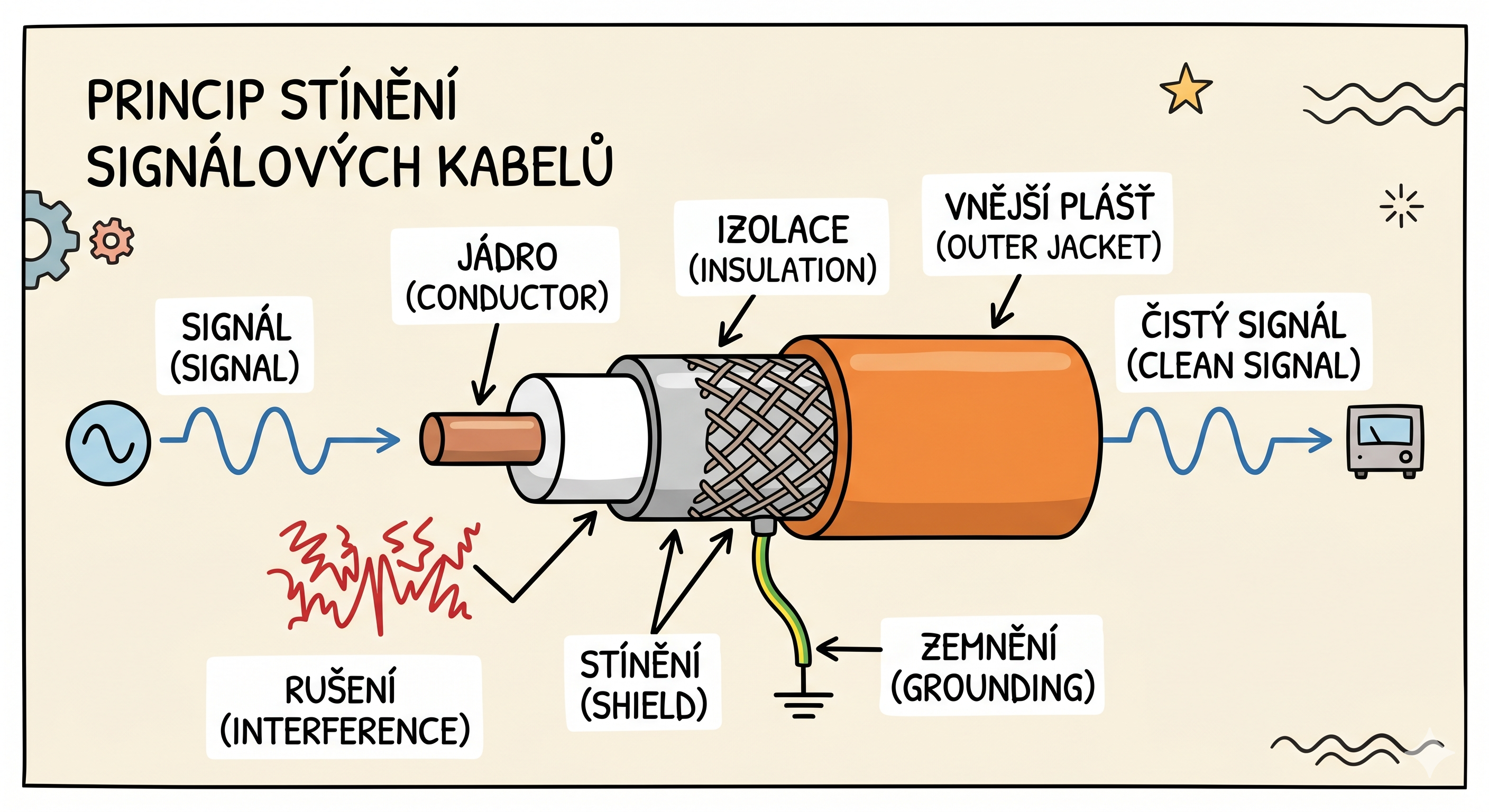

Abychom pochopili, jak se vysokofrekvenční hluk do audiosystému dostává a jak s ním bojovat, je nutné si představit základní mechanismy elektromagnetického stínění:

• EMI (Elektromagnetická interference): Rušení způsobené vnějšími elektromagnetickými poli, které indukuje nežádoucí proudy ve vodičích přenášejících audio signál.

• RFI (Radiofrekvenční interference): Specifický typ EMI o vysokých frekvencích (typicky v pásmu MHz až GHz), které produkují právě mobilní telefony, Wi-Fi routery a bezdrátové přenosy.

• Faradayova klec: Fyzikální princip, kdy vodivý plášť (stínění) obklopuje vnitřní signálové vodiče a chrání je před pronikáním vnějších elektrických polí tím, že náboj odvede po svém povrchu.

• Zemní smyčka: Nežádoucí elektrický okruh vznikající nevhodným propojením zemních potenciálů různých komponentů, který se často projevuje nízkoúrovňovým brumem (50 Hz) a může být umocněn nesprávným uzemněním stínění kabelu.

Příznaky pronikání vnějšího rušení do audiosystému

Přítomnost EMI a RFI v audio řetězci se projevuje velmi specifickými zvukovými artefakty. Mezi nejčastější varovné signály patří:

1. Typické pulzní zvuky (digitální cvrlkání): Pokud se k signálovému kabelu přiblíží mobilní telefon, který zrovna vyhledává síť nebo přijímá zprávu, v reproduktorech se ozve charakteristické rytmické rytí, praskání či bzučení.

2. Konstantní vysokofrekvenční šum: Zvýšená hladina šumu na pozadí nahrávky, která tam nepatří, doprovázená ztrátou jemných detailů a vzdušnosti. Zvuk působí zastřeně, jako by byl pod dekou.

3. Náchylnost k zapínání okolních spotřebičů: Lupnutí v reproduktorech v momentě, kdy v místnosti sepne chladnička, pračka nebo se rozsvítí zářivka.

4. Ztráta mikrodetailů a separace nástrojů: Vysokofrekvenční rušení modifikuje jemné fázové informace v nahrávce. Výsledkem je rozostření stereofonního obrazu – prostor se zúží a nástroje ztrácejí své pevné ohraničení.

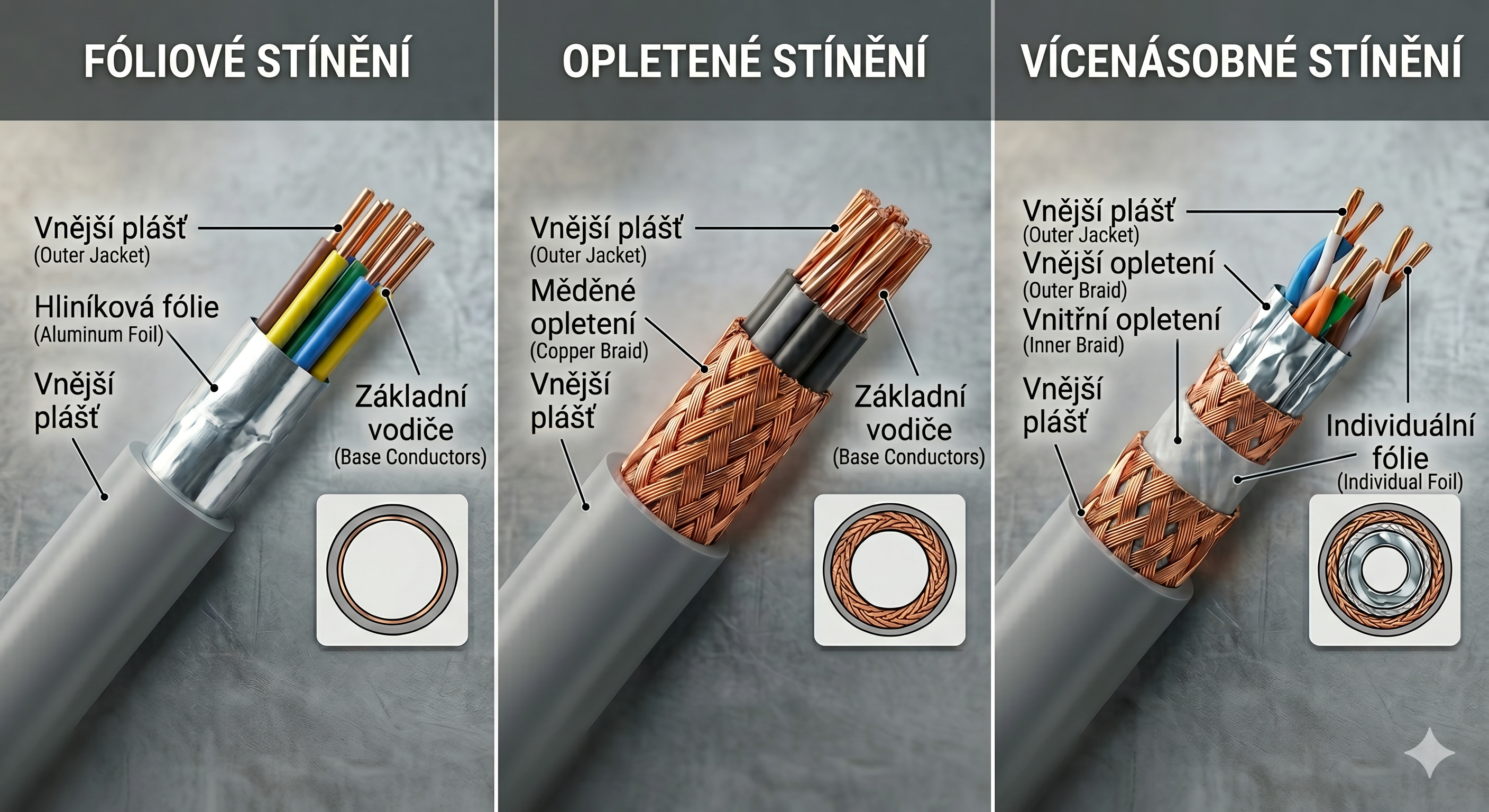

Typy stínění a jejich účinnost proti moderním hrozbám

Konstrukce stínění signálových kabelů určuje, jak efektivně dokáže kabel odolat konkrétním typům rušení. Výrobci nejčastěji používají tři základní přístupy, které se v praxi často kombinují:

Fóliové stínění (Alu-mylar)

Využívá tenkou hliníkovou fólii, která stoprocentně pokrývá vnitřní vodiče. Výhodou je nízká cena a kompletní pokrytí prostoru bez mikroskopických mezer. Fólie je mimořádně efektivní proti vysokofrekvenčnímu rušení (RFI), které generují právě Wi-Fi sítě a mobilní telefony. Její nevýhodou je však vyšší mechanická křehkost a horší účinnost proti nízkofrekvenčním polím (např. vyzařování ze síťových transformátorů) kvůli tenké vrstvě materiálu a vyššímu odporu.

Opletené stínění (Braided Shield)

Tvořeno sítí jemných měděných drátků zapletených kolem vnitřní izolace. Nabízí mnohem masivnější vrstvu kovu s nízkým elektrickým odporem, což zaručuje vynikající ochranu proti nízkofrekvenčnímu rušení a elektromagnetickému poli napájecích kabelů. Pokrytí však nikdy není stoprocentní (pohybuje se obvykle mezi 70 % a 95 % podle hustoty pletení). Jemnými mezerami v opletení mohou extrémně vysoké frekvence z 5G či Wi-Fi sítí proniknout dovnitř.

Kombinované a vícenásobné stínění

Nekompromisní signálové kabely pro kritické trasy využívají kombinaci obou světů. Vnitřní vodiče jsou nejprve obaleny hliníkovou fólií (proti RFI z mobilů a Wi-Fi) a na ni je naneseno husté měděné opletení (proti EMI z napájení). U nejvyšších řad se setkáváme s třívrstvým nebo čtyřvrstvým stíněním, kde jsou jednotlivé vrstvy navíc mechanicky a elektricky izolovány, aby se minimalizovala interakce mezi nimi.

Význam správného uzemnění a geometrie kabelu

Samo o sobě by robustní stínění nebylo funkční, pokud by energie rušení neměla kam odejít. Zachycený elektromagnetický náboj musí být bezpečně odveden do země audiosystému. U symetrických kabelů (XLR) je stínění připojeno na dedikovaný pin, což zajišťuje vysokou odolnost, podpořenou schopností symetrických obvodů vzájemně vyrušit rušení indukované v obou signálových vodičích.

U nesymetrických kabelů (RCA) se často používá takzvané směrové (pseudo-symetrické) zapojení. Kabel uvnitř obsahuje dva identické kroucené vodiče pro signál a zpětnou cestu, přičemž stínicí oplet je obklopuje zvenčí, ale je připojen k zemnímu kolíku konektoru pouze na jednom konci – typicky u zdroje signálu. Na druhém konci je stínění odpojeno. Tím se vytvoří dokonalý ochranný štít, kterým však neprochází signálový proud, což radikálně snižuje riziko vzniku zemních smyček a efektivně brání šíření vysokofrekvenčního smogu do citlivých vstupů zesilovače.

Shrnutí

V prostředí moderní domácnosti plné bezdrátových signálů je kvalitní stínění kabeláže nutností, nikoliv přepychem. Zatímco proti běžnému brumu ze sítě pomáhá masivní měděné opletení, proti agresivnímu vysokofrekvenčnímu rušení z Wi-Fi routerů a mobilních telefonů je nezbytná přítomnost stoprocentního fóliového stínění. Investice do správně konstruovaných a směrově uzemněných kabelů přináší do audiosystému okamžité zklidnění zvukového pozadí, projasnění detailů a jistotu, že vaše Hi-Fi komponenty zpracovávají čistou hudbu, a nikoliv digitální smog z okolního prostoru.
