Má smysl přecházet na 4.4mm Pentaconn?

V oblasti osobního audia se v posledních letech stal konektor 4.4mm Pentaconn synonymem pro moderní symetrický (Balanced) sluchátkový výstup. Postupně nahrazuje starší, rozměrnější 4-pinové XLR konektory i náchylné 2,5mm jacky. Výrobci přenosných přehrávačů, stolních sluchátkových zesilovačů i kabelů ho prezentují jako zásadní upgrade.

Otázkou zůstává, zda přechod ze klasického 3,5mm nesymetrického (Single-Ended) výstupu na symetrický 4.4mm Pentaconn přináší reálný akustický posun, nebo jde zčásti o marketingový tlak na nákup nových kabelů.

Fyzikální a elektrické rozdíly: Jak symetrický výstup funguje?

Abychom pochopili přínos 4.4mm Pentaconnu, je nutné rozlišit zapojení vodičů a signálovou cestu:

• Nesymetrické zapojení (Single-Ended – 3,5mm nebo 6,3mm TRS):

  Využívá 3 vodiče: Levý kanál kladný, Pravý kanál kladný a společnou zem (GND). Oba sluchátkové měniče sdílejí jeden zpětný vodič.

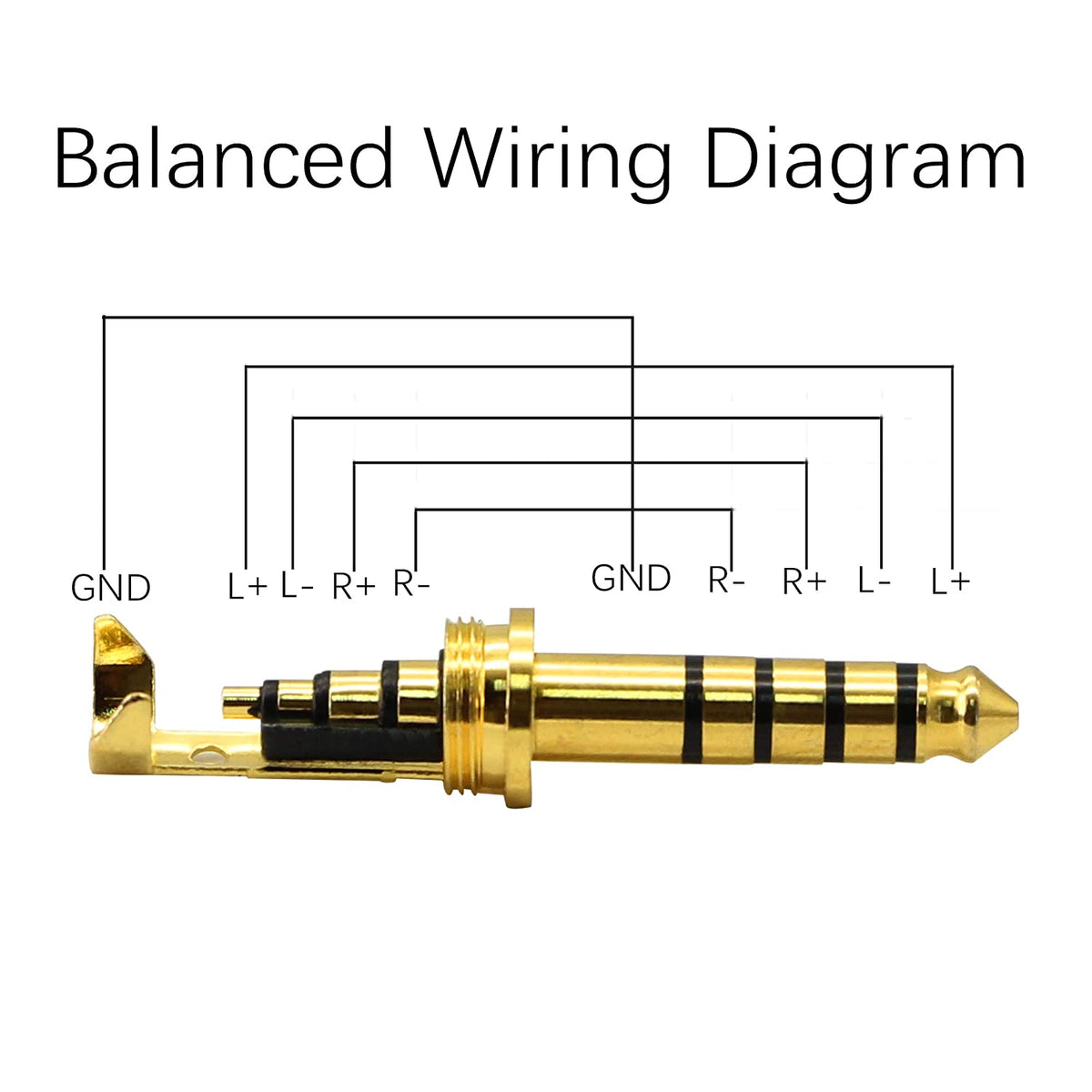

• Symetrické zapojení (Balanced – 4.4mm Pentaconn TRRRS):

  Využívá 5 oddělených kontaktů: Levý kladný, Levý záporný, Pravý kladný, Pravý záporný a samostatné stínění (GND). Každý kanál má svůj vlastní samostatný zesilovač a zcela oddělenou zpětnou cestu.

‎

3 Hlavní výhody přechodu na 4.4mm Pentaconn

1. Dvojnásobné napětí a až čtyřnásobný výkon

V symetrickém zapojení pracují pro každý kanál dva zesilovací obvody v protifázi. Tím se zdvojnásobí dostupné výstupní napětí. Jelikož elektrický výkon roste s druhou mocninou napětí, symetrický výstup dokáže do stejné zátěže dodal až 4krát vyšší výkon než nesymetrický výstup ze stejného přístroje.

• Přínos v praxi: Zásadní výhoda pro náročná, hladová sluchátka (např. magnetoplanáry nebo vysokoimpedanční dynamická sluchátka), kterým bateriový přehrávač nebo přenosný převodník přes 3,5mm jack nedokáže dodat dostatečnou šťávu.

2. Eliminace přeslechů mezi kanály (Crosstalk)

U běžného 3,5mm jacku sdílejí levý a pravý kanál společnou zem. Drobné odporové napětí na této společné zemi způsobuje, že část signálu z levého kanálu prosakuje do pravého a naopak.

• Přínos v praxi: 4.4mm Pentaconn má zemní cesty striktně oddělené. Výsledkem je dramatické zlepšení separace kanálů, širší stereofonní scéna a přesnější prostorová lokalizace nástrojů.

3. Robustní mechanická konstrukce

Starší symetrické 2,5mm jacky byly extrémně tenké a náchylné k ulomení přímo v konektoru. Klasický 4-pin XLR byl zase příliš velký pro přenosná zařízení. 4.4mm Pentaconn nabízí ideální kompromis: je dostatečně kompaktní pro kapesní přehrávače a zároveň mechanicky masivní, s velkou kontaktní plochou pro spolehlivý přenos proudu.

Mýty a limity: Kdy 4.4mm Pentaconn smysl nemá?

1. "Samotný kabel zlepší zvuk reproduktoru": Výměna kabelu za 4.4mm nezmění fyzikální vlastnosti samotného měniče ve sluchátkách. Pokud sluchátka hrají špatně, symetrický výstup z nich zázrak neudělá.

2. "Nutnost pro citlivá in-ear sluchátka (IEMs)": Vysoce citlivé špunty nepotřebují masivní výkon. Naopak, zapojení citlivých in-ear sluchátek do výkonného symetrického výstupu může vést k tomu, že uslyšíte jemný šum na pozadí nebo budete mít velmi malý rozsah regulace hlasitosti.

3. Pravá symetrická architektura: Aby měl 4.4mm výstup smysl, musí být přístroj (převodník či zesilovač) vnitřně navržen jako plně symetrický. Pokud výrobce na čelní panel pouze osadí 4.4mm konektor, ale vnitřní obvody jsou nesymetrické, získáte pouze mechanickou redukci bez elektrických výhod.

‎

Srovnání v praxi

‎

Verdikt: Má smysl přecházet?

Ano, přechod na 4.4mm Pentaconn má smysl, pokud:

• Vlastníte náročná sluchátka (magnetoplanáry, vysokoimpedanční modely), která potřebují maximální proudovou a napěťovou rezervu.

• Používáte přenosný zdroj (DAP / USB DAC), kde potřebujete vyždímat maximální výkon z omezeného bateriového napájení.

• Požadujete maximální možnou separaci kanálů, hloubku prostoru a nekompromisní mechanické spojení.

Nemá smysl spěchat s přechodem, pokud:

• Posloucháte výhradně na velmi citlivých in-ear sluchátkách, kterým stačí zlomky miliwattů.

• Váš zesilovač nemá vnitřní symetrickou architekturu.

‎

‎

‎

Zdroje

• JEITA Standard RC-8141C: 4.4mm 5-pole Balanced Headphone Connector Specifications

• Sound on Sound: Balanced vs Unbalanced Audio Interfacing and Headphone Drive Mechanics

• Audio Science Review (ASR): Headphone Amplifier Crosstalk, Output Power, and Balanced Topology Analysis

• Headphonesty Technical Guides: Balanced vs. Unbalanced Headphone Audio – The Real Differences

• Benchmark Media Systems: Headphone Impedance, Power Delivery, and Balanced Drive Mythbustin
