Rozdíly v konstrukci a proč potřebujete jiný zisk
Vinylová renesance s sebou přináší nejen radost z analogového zvuku, ale také nutnost porozumět technickým detailům, které poslech zásadně ovlivňují. Srdcem každého gramofonu je přenoska (respektive její hrot), která mechanický pohyb v drážce desky transformuje na elektrický signál. Pokud se rozhodnete pro upgrade svého systému, okamžitě narazíte na zásadní technologické rozcestí: zvolit konstrukci typu Moving Magnet (MM), nebo Moving Coil (MC)?
Volba mezi těmito dvěma systémy není pouze otázkou ceny. Každý typ totiž využívá odlišné uspořádání vnitřních komponentů, což má dramatický dopad na výsledné elektrické napětí, které z gramofonu odchází. Pokud tomuto rozdílu nepřizpůsobíte svůj předzesilovač, výsledkem bude buď ohlušující zkreslení, nebo naopak hrobové ticho.
Jak funguje generování signálu v přenosce?
Pro správné pochopení problematiky je nutné rozlišovat mezi základními konstrukčními prvky, které uvnitř malé schránky přenosky vytvářejí elektrický proud na základě Faradayova zákona elektromagnetické indukce:
-
Moving Magnet (MM / Pohyblivý magnet): Konstrukce, kde je chvějka (tyčinka s hrotem) pevně spojena s miniaturními magnety. Ty se pohybují v těsné blízkosti pevných měděných cívek umístěných v těle přenosky a indukují v nich elektrické napětí.
-
Moving Coil (MC / Pohyblivá cívka): Opačný princip, kdy jsou extrémně lehké cívky namontovány přímo na chvějku a pohybují se uvnitř magnetického pole silných permanentních magnetů, které jsou pevně fixovány v těle přenosky.
-
Výstupní napětí (Output Voltage): Síla elektrického signálu vyjádřená v milivoltech (mV). Tento parametr určuje, jak moc musí phono předzesilovač signál zesílit, než ho pošle do klasického integrovaného zesilovače.
-
Zisk předzesilovače (Gain): Míra zesílení signálu v decibelech (dB). Správné nastavení zisku zajišťuje, že signál z gramofonu dosáhne standardní linkové úrovně bez přidání nadbytečného šumu či zkreslení.
Jak se projevuje nesprávné elektrické sladění v praxi?
Pokud připojíte přenosku k phono předzesilovači, který není pro její typ správně nakonfigurován, okamžitě to degraduje nebo zcela znemožní poslech:
-
Extrémně tichý zvuk a masivní šum: Pokud zapojíte nízkovýkonovou MC přenosku do běžného MM vstupu, signál bude tak slabý, že budete muset otočit hlasitost zesilovače doprava na maximum. Tím však drasticky zesílíte přirozený šum na pozadí (tzv. "noise floor") a zvuk zůstane bez dynamiky a detailu.
-
Přebuzení a agresivní zkreslení: Pokud naopak připojíte silnou MM přenosku do vstupu určeného pro MC, předzesilovač aplikuje příliš vysoký zisk. Výsledný signál bude "ořezaný" (clipping), což se projeví jako silné, chrčivé a nepříjemné zkreslení, které může poškodit reproduktory.
-
Ztráva detailů kvůli hmotnosti: Těžší mechanický systém (typicky u MM) nedokáže s absolutní přesností sledovat mikroskopické záhyby v drážce pro vysoké frekvence. To se v praxi projevuje jako mírné zastření výšek a horší podání prostoru v porovnání s precizními systémy.
-
Nesprávná impedance (Zabarvení zvuku): MC přenosky jsou extrémně citlivé na vstupní odpor (impedanci) předzesilovače. Pokud je tato hodnota nastavena chybně, zvuk může ztratit basový základ, nebo naopak začít znít příliš ostře a plechově.

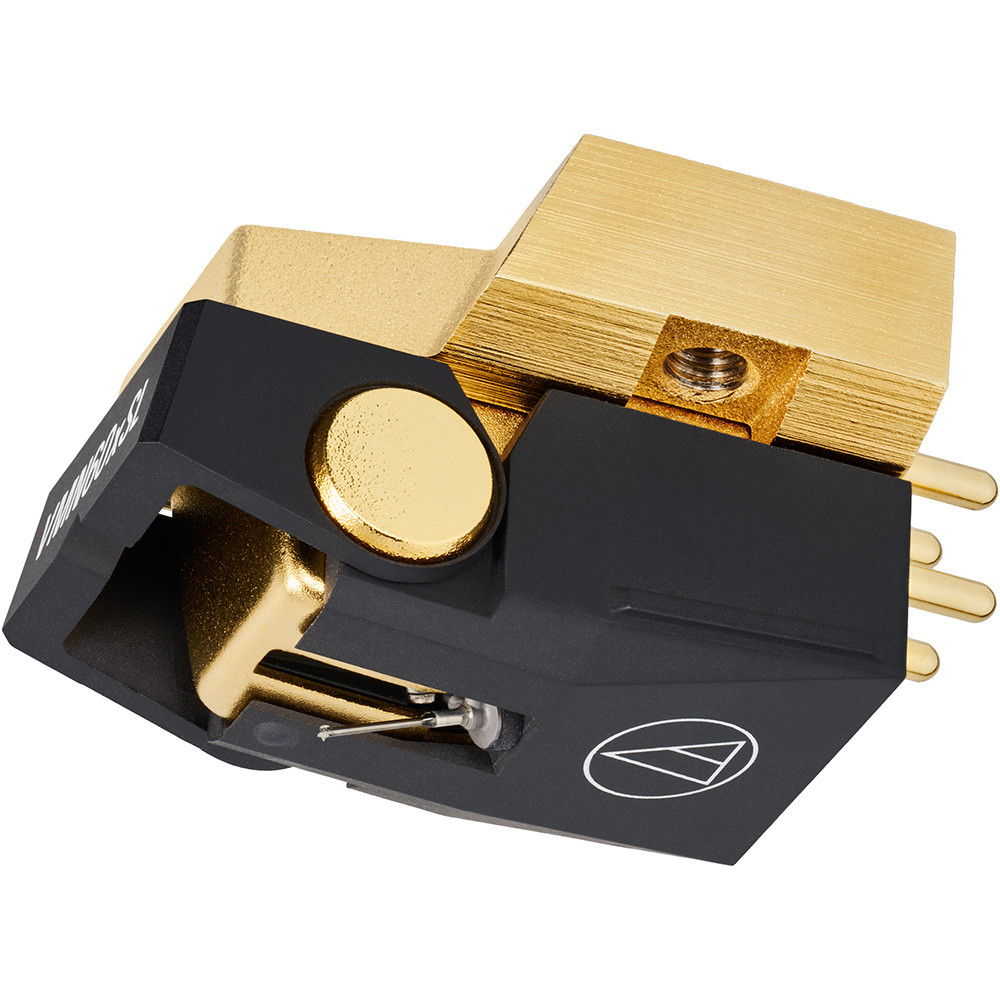

Přenosky MM: Dostupný standard a vysoké napětí
Přenosky typu Moving Magnet jsou nekorunovaným králem spotřební elektroniky a najdete je na naprosté většině gramofonů střední třídy.
|
Fyzikální výhoda MM spočívá v tom, že měděné cívky v těle přenosky mohou být relativně velké a mít mnoho závitů, což generuje silné výstupní napětí – standardně mezi 3 až 6 mV. Díky tomu stačí phono předzesilovači střední zisk (kolem 40 dB), aby signál bezpečně upravil pro běžný zesilovač. MM přenosky mají navíc obvykle uživatelsky vyměnitelný hrot. Nevýhodou je, že magnety na chvějce mají svou váhu. Tato vyšší mechanická setrvačnost způsobuje, že jehla reaguje o něco pomaleji na extrémně rychlé změny v drážce desky, což může jemně limitovat mikrodynamiku a separaci nástrojů. |
 |

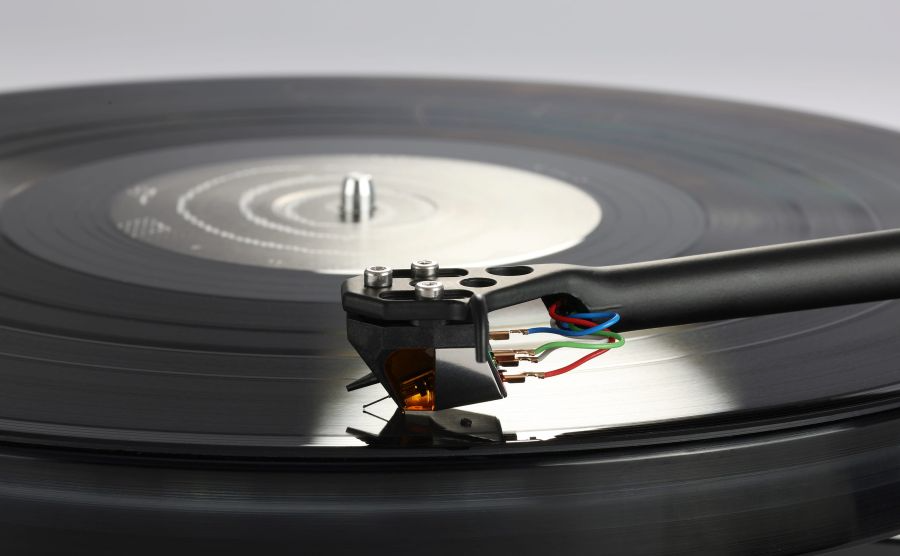

zdroj obrázku: https://blog.audiot.co.uk/blog/2022/4/25/what-is-the-difference-between-a-moving-magnet-and-moving-coil-cartridge-does-it-matter

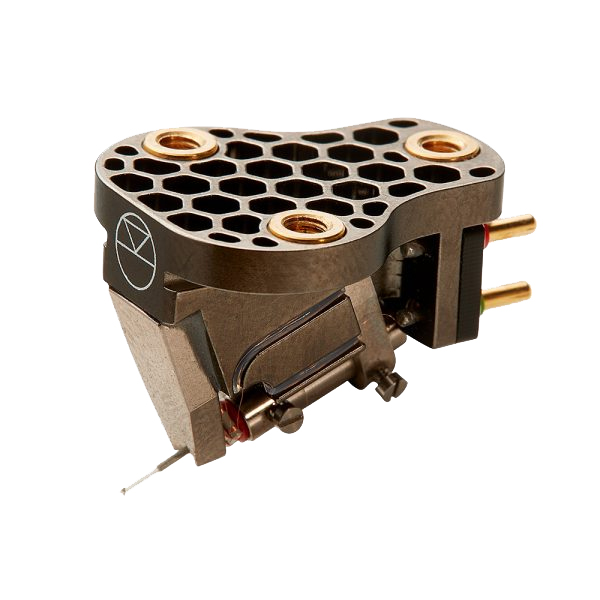

Přenosky MC: Audiofilský mikroskop s nízkým výkonem
Konstrukce Moving Coil představuje high-endové řešení, které se orientuje na maximální možnou věrnost přenosu za cenu technických komplikací.
 |
Tím, že jsou cívky umístěny přímo na chvějce, musí být kvůli zachování nízké hmotnosti extrémně malé a mít minimum závitů. Výsledná hmotnost pohybového ústrojí je zlomková oproti MM, což umožňuje jehle reagovat s bleskovou přesností na ty nejjemnější nuance. Daň za tuto přesnost je však extrémně nízké výstupní napětí, které se u běžných MC přenosek (Low Output MC) pohybuje pouhých 0,2 až 0,5 mV. Takto slabý signál vyžaduje masivní zesílení phono předzesilovače se ziskem 60 až 70 dB a špičkové stínění, protože je extrémně náchylný na jakékoliv vnější elektromagnetické rušení. Hrot u MC přenosky navíc nelze uživatelsky vyměnit – při opotřebení se musí celá přenoska poslat k výrobci na kompletní přestavbu (retipping). |
zdroj obrázku: https://www.kjwestone.co.uk/record-players/mc-cartridges/
zdroj obrázku: https://blog.audiot.co.uk/blog/2022/4/25/what-is-the-difference-between-a-moving-magnet-and-moving-coil-cartridge-does-it-matter
Praktický průvodce / Jak správně vybrat
Kdy zvolit MM přenosku:
-
Hledáte skvělý poměr cena/výkon a nechcete do audia investovat desetitisíce korun.
-
Váš zesilovač má integrovaný základní gramofonový vstup (zpravidla bývá označen pouze jako "Phono" a je kalibrován výhradně pro MM).
-
Oceníte praktičnost – když se hrot opotřebí nebo poškodí, jednoduše si koupíte náhradní a sami ho během minuty nacvaknete.
Kdy zvolit MC přenosku:
-
Vlastníte špičkovou hi-fi sestavu s vysokým rozlišením a chcete ze svých nahrávek dostat maximum detailů, prostoru a textury.
-
Máte (nebo plánujete koupit) pokročilý phono předzesilovač, který disponuje přepínačem MM/MC a umožňuje detailní nastavení vstupní impedance (např. 100 ohmů, 500 ohmů atd.).
-
Chápete finanční náročnost provozu a nevadí vám, že výměna opotřebovaného hrotu vyžaduje odborný servis.
💡 Pokročilý tip / High-Output MC: Pokud toužíte po detailním zvuku MC konstrukce, ale váš předzesilovač podporuje pouze MM zisk, existuje hybridní kategorie zvaná High-Output MC. Tyto přenosky mají na chvějce o něco více závitů z ultrajemného drátu, což jim umožňuje generovat napětí kolem 2 až 2,5 mV. Můžete je tak připojit přímo do standardního MM vstupu, přičemž si zachovávají velkou část rychlosti a detailnosti čistokrevných MC systémů.
Shrnutí
Neexistuje absolutní vítěz mezi MM a MC – obě technologie mají své pevné místo na trhu. MM přenosky jsou synonymem pro spolehlivost, solidní výkon, silný výstupní signál a snadnou údržbu, což z nich dělá ideální volbu pro drtivou většinu posluchačů. MC přenosky jsou naopak puristickým nástrojem, který díky minimální mechanické hmotnosti odhalí v drážkách vinylu i ty nejjemnější detaily. Vyžadují však nekompromisní elektroniku s vysokým ziskem a správným přizpůsobením impedance. Správným sladěním typu přenosky s vaším předzesilovačem zajistíte optimální dynamiku bez šumu a dovolíte vašemu analogovému řetězci hrát v plné síle.
